Apple Powermac 6100

Tarjeta DOS Compatible
Tarjeta DOS Compatible
3 trajetas DPS
Tarjetas AV, VC y DOS Compatible
Conectores de la AV
Conectores de la AV

 Marca y Modelo

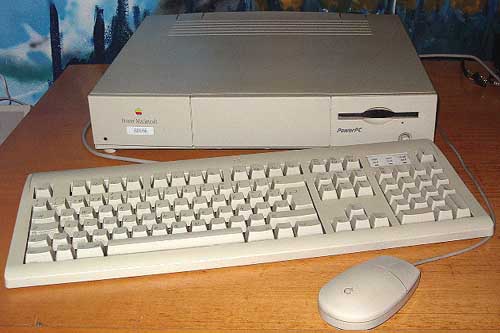

Apple Powermac 6100
  • 6100/60
  • 6100/60av
  • 6100/66
  • 6100/66 DOS Compatible
  • 6100/66av
 Lanzamiento
 Anterior
  • Apple I
  • Apple II
  • Apple II+
  • Apple // Europlus
  • Apple /// & ///+
  • Apple //e
  • Lisa/Lisa 2/Mac XL
  • Macintosh 128k
  • Apple IIc
  • Apple IIc+
  • Macintosh 512k
  • Apple IIe Enhanced/Platinum
  • Macintosh Plus
  • Macintosh Plus ED
  • Macintosh 512ke
  • Macintosh ED
  • Apple IIgs
  • Macintosh II
  • Macintosh SE
  • Macintosh IIx
  • Macintosh SE/30
  • Macintosh IIcx
  • Macintosh SE FDHD
  • Macintosh IIci
  • Macintosh Portable
  • Macintosh IIfx
  • Macintosh Classic
  • Macintosh IIsi
  • Macintosh LC
  • Macintosh Classic II
  • Macintosh Quadra 700
  • Macintosh Quadra 900
  • PowerBook 100
  • PowerBook 140
  • PowerBook 170
  • Macintosh LC II/Performa 400
  • Macintosh Quadra 950
  • PowerBook 145
  • Macintosh IIvi
  • Macintosh IIvx
  • PowerBook 160
  • PowerBook 180
  • PowerBook Duo 210
  • PowerBook Duo 230
  • PowerBook Duo 270c
  • PowerBook DuoDock
  • Macintosh Centris 610
  • Macintosh Centris 650
  • Macintosh Color Classic
  • Macintosh LC III
  • Macintosh Quadra 800
  • PowerBook 165c
  • Workgroup Server 80
  • Workgroup Server 95
  • Macintosh LC 520
  • PowerBook 180c
  • Macintosh Quadra 660av
  • Macintosh Quadra 840av
  • PowerBook 145B
  • Workgroup Server 60
  • Newton Message Pad (OMP)
  • PowerBook 165
  • Macintosh Centris 660av
  • Macintosh Color Classic II
  • Macintosh LC 475
  • Macintosh LC III+
  • Macintosh Quadra 605
  • Macintosh Quadra 610
  • Macintosh Quadra 650
  • Macintosh TV
  • PowerBook Duo 250
  • Macintosh LC 550
  • Macintosh LC 575
  • Newton Message Pad 100
  • Newton Message Pad 110
  • Apple Pippin
  • Power Macintosh 7100
  • Power Macintosh 8100
  • PowerBook Duo 280
  • PowerBook Duo 280c
  • PowerBook DuoDock Plus/II
  • Workgroup Server 6150
  • Workgroup Server 8150
  • Workgroup Server 9150
  • PowerBook 520
  • PowerBook 520c
  • PowerBook 540
  • PowerBook 540c
  • Macintosh LC 630
  • Macintosh Quadra 630
 Siguientes
  • PowerBook 150
  • Newton Message Pad 120
  • Macintosh LC 580
  • Power Macintosh 5200 LC
  • Power Macintosh 6200
  • Power Macintosh 7200
  • Power Macintosh 7500
  • Power Macintosh 8500
  • Power Macintosh 9500
  • PowerBook 550c
  • Power Macintosh 5300 LC
  • PowerBook 190
  • PowerBook 190cs
  • PowerBook 5300
  • PowerBook 5300c
  • PowerBook 5300ce
  • PowerBook 5300cs
  • PowerBook Duo 2300c
  • Network Server 500/700
  • Workgroup Server 7250
  • Workgroup Server 8550
  • Newton Message Pad 130
  • Power Macintosh 5260 LC
  • Power Macintosh 5400 LC
  • Power Macintosh 7600
  • Power Macintosh 8200
  • Power Macintosh 6400
  • PowerBook 1400c/cs
  • Power Macintosh 4400
  • Power Macintosh 7220
  • Power Macintosh 6300/120
  • Power Macintosh 5500
  • Power Macintosh 6500
  • Power Macintosh 7300
  • Power Macintosh 8600
  • Power Macintosh 9600
  • PowerBook 3400
  • eMate 300
  • Newton Message Pad 2000
  • Workgroup Server 7350
  • Workgroup Server 9650
  • 20th Anniversary Macintosh
  • PowerBook 2400
  • Newton Message Pad 2100
  • Power Macintosh G3
  • PowerBook G3
  • Macintosh Server G3
  • Power Macintosh G3 All-in-one
  • PowerBook G3 Series
  • iMac
  • PowerBook G3 Series (rev. 2)
  • iMac (Rev. C)
  • Power Macintosh G3 (Blue & White)
  • iMac (Rev. D)
  • PowerBook G3 (Bronze Keyboard)
  • iBook
  • Power Macintosh G4 (AGP Graphics)
  • Power Macintosh G4 (PCI Graphics)
  • iMac (Slot Loading)
  • iMac DV/SE
  • iBook SE
  • PowerBook G3 (FireWire)
  • iMac (Summer 2000)
  • iMac DV (Summer 2000)
  • iMac DV SE (Summer 2000)
  • iMac DV+
  • Power Macintosh G4 (Gigabit Ethernet)
  • Power Macintosh G4 Cube
  • iBook/iBook SE (FireWire)
  • Power Macintosh G4 (Digital Audio)
  • PowerBook G4
  • iMac (Early 2001)
  • iMac SE (early 2001)
  • iBook (Dual USB)
  • iMac (Summer 2001)
  • Power Macintosh G4 (Quicksilver)
  • iBook (Late 2001)
  • iPod
  • PowerBook G4 (Gigabit Ethernet)
  • iBook (14.1")
  • iMac (Flat Panel)
  • Power Macintosh G4 (Quicksilver 2002)
  • eMac
  • PowerBook G4 (DVI)
  • iBook (Mid 2002)
  • Xserve
  • iMac (17")
  • Power Macintosh G4 (Mirrored Drive Doors)
  • iBook (Late 2002)
  • PowerBook G4 (1 Ghz/867 MHz)
  • Power Macintosh G4 (FireWire 800)
  • PowerBook G4 (12.1")
  • PowerBook G4 (17")
  • iMac (Early 2003)
  • Xserve (Cluster Node)
  • Xserve (Slot Load) / Xserve RAID
  • iBook (Early 2003)
  • eMac (ATI Graphics)
  • Power Macintosh G5
  • iMac (USB 2.0)
  • PowerBook G4 (12.1" DVI)
  • PowerBook G4 (15" FireWire 800)
  • PowerBook G4 (17" 1.33 Ghz)
  • iBook G4
  • Xserve G5
  • Xserve G5 (Cluster Node)
  • eMac (USB 2.0)
  • iBook G4 (Early 2004)
  • PowerBook G4 Family
  • Power Macintosh G5
  • iMac G5
  • iBook G4
  • Mac mini
 CPU
 ROM
4 MB
 RAM
8 MB en placa base, ampliables a 264 Mb mediante dos slots SIMM de 72 contactos y 80ns o más rapidos (los SIMMs de 64 y 128 Mb no los soporta Apple pues se lanzan con posterioridad a la fabricación de la máquina)
 VRAM
La configuración base comparte memoria con el sistema, utilizando para el framebuffer unos 600-640 Kb. Los modelos AV vienen con una tarjeta de 2 Mb, y los DOS Compatible con una VGA integrada de 512 Kb
 Caja
Utiliza la misma pizza box que el Quadra 601 en plastico blanco y metal, con 41.5 x 39.6 x 8.6 cm (16.3 x 15.6 x 3.4 pulgadas) y un peso de 6.4 Kg (14.0 libras) o más dependiendo del modelo. Como todas las pizza box es de fácil apertura para actualizar el equipo. Presenta 3 bahías, la de la izquierda ocupada por la unidad de floppy Mac, la central de 5,25 para el CD ROM opcional (o cualquier otro dispositivo SCSI) y la derecha para el disco duro de serie. En la trasera tiene los conectores de la fuente de alimentación (con toma auxiliar de monitor), tornillo bloqueador de la cubierta, toma de red AAUI ethernet, conector SCSI, toma múltiple HDI-45, puertos RS-422 modem y printer, port ADB, tomas de entrada y salida de audio y espacio para los conectores de la tarjeta NuBus/PDS.
La ventilación es pésima, habiéndose dado casos de avería en equipos ampliados por el calor. Si no se dispone de CD ROM se aconseja cambiar la posición del disco duro y retirar la tapa del slot PDS, e incluso instalar un ventilador auxiliar. Muchos problemas de mala alimentación se resuelven con una limpieza del filtro del ventilador de la fuente.
 Teclado
Conector ADB. Apple Keyboard II (frecuente) o Apple Extended Keyboard (102 teclas tipo AT). Hay teclados de terceros (ergonómicos, DVorak, etc.)
 Pantalla
Los modelos base tienen

La tarjeta AV utiliza un conector estadar de Mac, permitiendo tener 2 monitores, uno conectado a la HDI-45 y otro a la toma de la tarjeta. Algo similar pasa con la tarjeta DOS, que aporta una toma VGA estandar
 Sonido
Estereo
 Soporte
    Integrados
  • Unidad 1'44 Apple SuperDrive (lee/escribe discos Mac simple/doble cara DD, discos mac y PC HD)
  • Disco duro SCSI de 350 u 500 Megas de serie

    Externas : en general, cualquier dispositivo SCSI
  • Unidades Sysquest
  • Unidades MagnetoOpticas
  • Unidades ZIP
  • Unidad CD-ROM, grabadoras
 Entrada/Salida
  • Entrada/salida de alimentacion
  • Toma Ethernet AAUI-15 (requiere adaptador )
  • HDI 45
  • 2 ports RS-422 modem y printer
  • SCSI I
  • Port ADB
  • Conectores MiniJack Stereo de entrada/salida de audio

    En los modelos AV
  • Monitor Apple
  • S-Video

    En el modelo DOS Compatible
  • Monitor VGA
  •  Varios
    La familia 6100 es el primer grupo de equipos PowerMac con procesadores PowerPC, que marcan un antes y un después en los Mac. Para ahorrar se opta por integrar la memoria de framebuffer en la RAM estandar, y solo los modelos AV con la tarjeta de video de 2 Mb disponen de RAM propia y, sobre todo, más rápida junto con mayores resoluciones. Dicha tarjeta se orienta al tratamiento de vídeo mediante su entrada/salida S-Video (que puede usarse como salida de monitor). Al pasar del bus de 30 al de 33 Mhz, se posibilita la inclusión de la tarjeta DOS Compatible (al ir ambos procesadores a idéntica frecuencia de reloj), que es básicamente un pc 486/DDX266 todo-en-uno, con su slot SIMM 72 propio ( requiere un SIMM especial de 8 Mb Apple o un SIMM normal de 16 chips para las configuraciones de 8 Mb RAM), su tarjeta VGA 512 Kb integrada, yq ue utiliza los puertos del Mac como si fueran los puertos normales del PC. Puede trabajarse como una ventana incrustada en el escritorio del Mac (Con la posibilidad de compartir el portapapeles) o mediante un segundo monitor VGA estandar (conmutando mediante el teclado del lado PC al lado Mac). Usa o una partición nativa FAT o un disco duro virtual (un gran fichero en el disco Mac, con el fromato interno FAT). La gama completa incluye al Apple Workgroup Server 6150/66 y los Performa 6110CD, 6112CD, 6115CD, 6116CD, 6117CD y 6118CD
     Destacable
    Autoedición, diseño, edición de video, doble procesador
