Secoinsa / Fujitsu FM-7

Fujitsu FM7 Placa madre FM7

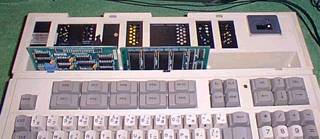

Slots FM7 Secoinsa FM 7

 Marca y Modelo
Secoinsa / Fujitsu FM-7
 Lanzamiento
  • 1982 en Japón
  • 1985 en España
  •  Anterior
  • FM 8
  •  Siguientes
    FM-77, FM77AV, FM77AV40, Gama FM, PCs
     CPU
    Un 68B09, a 2 MHz. Otro 68B09 se encarga de los gráficos.
    Un Z-80A en tarjeta para ejecutar CP/M
     ROM
    40 Kb : 8 Kb del programa monitor + 32 Kb del BASIC
     RAM
    64 Kb ampliables a 256 Kb.
     VRAM
    48 Kb
     Caja
    Grande, en plastico gris.presenta una cubierta sobre el teclado bajo la cual se alojan varios conectores (unidades de disco, lapiz optico, raton y slots de ampliacion). Puertos RS-232. Paralelo, Reset, monitor y expansion en la parte trasera.
     Teclado
    Amplio, con 98 teclas tipo maquina de escribir, codificadas por colores: blancas las alfanumericas y numericas del Keypad, grises los 2 SHIFT, ESC, CTRL, TAB, CAPS, GRAPH, ALT, BACKSPACE, BREAK, 10 teclas de función, 4 teclas de cursor, CL, CLS, HOME, DUP y las +-*/. del Keypad y los 2 ENTER y la Barra Espaciadora. Distribuidas en 6 bloques (BREAK en solitario, 10 Fn, las 4 CL, CLS, DUP, HOME, las de cursor con INS y DEL y bajo estos los 2 bloques alfanumericos y de Keypad). 2 LED a cada lado de la espaciadora, uno junto a CAPS y otro junto a ALT.
     Pantalla
    Gobernada por uno de los 68B09 a 1 Mz con los siguientes modos:
  • Texto de 40 x 20 caracteres.
  • Texto de 80 x 20 caracteres.
  • Texto de 40 x 25 caracteres.
  • Texto de 80 x 25 caracteres.
  • Graficos de 640 x 200pixels. 256 colores
  •  Sonido
    Chip de sonido GI AY-3-8910 con 3 canales de 8 octavas de sonido mas uno de ruido blanco. Tres canales de sonido estereo con doble seleccion de volumen.
     Soporte
  • Unidad de cassete a 1600 bps
  • Unidad de disco externa de 320 Kb (5'25) u 8 pulgadas
  • Unidad de Disco Duro de 10 Mb
  •  Entrada/Salida
  • Cassete
  • Monitor RGB
  • Video Compuesto
  • RS-232C
  • Port de Impresora Centronics
  • 3 Port de expansion
  •  Varios
    EL FM7 es el primer modelo de la gama FM de Fujitsu, gama cuyo ultimo modelo es el reciente FM Town. Esta gama es muy popular en Japón, junto a los MSX, Nec PC y X68000.
    En España, el FM-7 se presenta, de la mano y marca de Secoinsa, como candidato al Proyecto Athenea de informatización de la enseñanza (similar al papel del BBC B en Inglaterra, pero nunca terminado). Su Aula Informatica permite conectar al puesto del profesor hasta 128 puestos, siendo 15 el numero ideal. He visto uno de ellos, pero no pude ver sus caracteristicas. Los 2 reportajes de que dispongo (publicados por Tu Micro y Micros) discrepan entre si: uno habla de 3 68B09 (CPU, teclado, video) y otro de 2. Uno de 32 Kb + 8 Kb de ROM y otro de solo 8 Kb (con el BASIC en 2 versiones). Uno de 56 Kb de VRAM y otro de 48 Kb. Uno de 540 x 200 en 8 colores, otro de 640 x 200 en 256 colores. Uno de sonido de serie y otro como opcion. Uno de perifericos en desarrollo, otro los prueba.
    Secoinsa fue un proveedor de Telefonica, hasta que acabó siendo absorbida por Fujitsu (que ya participaba la sociedad), dando lugar a Fujitsu España. Su departamento de I+D es vaciado tras la adquisición de ICL en Inglaterra
    En la parte inferior se encuentra un DIP switch con 4 interruptores que configura :
  • 1 ROM : ON arranca en modo BASIC/Disco (con controladora de Floppys) / OFF arranca OS9 / Flex
  • 2 DOS mode
  • 3 ?
  • 4 Frecuencias de las CPUs
          MAIN CPU   SUB CPU
    4=ON   1.2Mhz    1.0Mhz (FM-8 compatible mode)
    4=OFF  2.0Mhz    2.0Mhz

  •  Destacable
    Educacion, juegos
     Recursos del Museo de los 8 Bits
  • Articulo publicado en el n° 19 de MICROS de Junio 1985 sobre el Secoinsa FM7
  •  Emuladores
  • FM-7 Emulator
  • Japanese Computer Emulation Centre
  • Incomprehensible Emulation
  • Entrevista con el autor del emulador XM7
  •  Net Resources
    Paginas Web
  • Pepix Net
  • Old Computers Catalogues list
  • Site japones con imagenes de juegos de FM-7
  • Computer Museum de Toshikazu Takikawa
  • The Museom of Dead, Gone and Obsolete Computers
  • Die Geschichte der Heimcomputer
  • Musée d'Histoire Informatique de Philippe Dubois's
  • Emulair
  • FM-7 Page
  • FM Series en japonés

    Si quieres buscar más referencias te aconsejo que uses Google
  •  Ampliaciones
  • Hasta 4 unidades de disco de 5'25 y 320 Kb cada. Posibilidad de ejecutar OS/9
  • Lapiz Optico
  • Raton
  • Ampliacion de memoria de 256 Kb, hasta los 2 Mb.
  • Aula Informatica de hasta 128 puestos
  • Adaptador de TV
  • Tarjeta Z80 para CP/M
  •  Anuncios
    Para ver una miniatura de todos los anuncios pulse aquí
     Mi equipo
  • Fujitsu Micro 7 Type MB25012S s/n 685081085
  • Tarjeta controaldora de Floppys
  • Tarjeta Z80A para CP/ M
